접지란?? 감전사고를 막는 방법!! 접지공사 주의사항

안녕하세요 Dizi입니다!! !! 오늘은 건설이나 제조업 어느 분야에서 근무하더라도 알고 가면 정말 좋을 접지에 대한 개념을 정리해드리려고 합니다!! 포스팅 시작하겠습니다@@



우리의 생활을 편리하고 유용하게 만드는 전기이지만 우리들 생활 주변에 항상 가까이 있기 때문에 오히려 관리에 소홀하면 감전사고와 산업활동에 영향을 주는 정전사고를 일으킬 위험이 따릅니다....  이로부터 사람과 기계를 지키기 위한 수단의 하나가 바로 ‘접지’입니다!!!!  전기설비에서 절연은 기본, 접지가 가장 중요하고, 누전차단기는 그 다음으로 중요하다고 생각하는데요!!

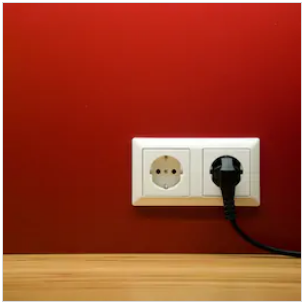

콘센트



 접지한다는 것은 전력설비, 통신설비, 또는 전기기구 등을 대지와 전기적으로 결합시켜 대지의 전위와 동일하게 하는 것이라고 볼 수있다. 우리들이 살고 있는 커다란 지구는 아무리 전류가 흘러 들어가도 지구 자체의 전위는 변하는 일이 없이 상시전위는 영을 유지하게 되므로 지구는 거대한 전기 수용소라고 말할 수 있는데, 이러한 점이 대지를 도체로 이용하는 이유가 되는 것입니다@@ 접지의 종류로는 대표적으로 계통접지, 기기접지, 피뢰기접지 등으로 볼 수 있죠!!

 이중 기기접지는 전기기계 기구가 권선이나 부싱 등의 절연상태가 열화되어 외함 등에 누전이 되어 전압이 걸리게 되어 인체의 일부분이 이 외함에 접촉되었을 때 감전이 되는 것을 방지하기 위해서 하는 접지입니다. 이는 변압기의 저압측 1선에 제 2종 접지공사(계통접지)가 이루어져 있을 때 누전되고 있는 기기의 외함에 접촉되면 인체를 통하여 전류가 흘러 감전되지만 제 3종 접지(기기접지)를 시행하여 두면 대부분의 지락전류는 외함 등을 통하여 대지로 흐르므로 기기의 외함 등에 누전되고 있는 전압은 낮아지죠!!  이때 외함 등에 걸려 있는 전압은 저압측 제 2종 접지의 저항치와 제 3종접지의 저항치에 따른 비율이 되고ㅡ 이러한 기기 접지는 고정된 전기기기를 접지하는 것은 어렵지 않고 어느정도 잘 시행되고 있지만, 이동식 전기기계 기구들은 접지가 되어 있지 않은 더 경우가 많습니다. 따라서 전원케이블의 절연 피복에 손상이 있거나 또는 전선인입구 부분의 절연피복이 벗겨져서 감전의 위험이 훨씬 높이져요!!!!





이러한 접지공사를 할 경우 몇가지 주의사항을 설명드리겠습니다!!

접지공사의 주의사항

1) 접지극이 얕으면 지표면의 전위경도에 따라 감전사고가 발생할 수 있으므로 접지극의 지중매설깊이는 최저 75cm로 한다.

2) 접지극을 금속체에 연하여 시공할 때에는 접지극 부근의 전위상승을 고려하여 철주등에서 1m이상 떼어 매설한다.

3) 접지극의 외상을 방지하는 목적으로 지하 75cm 지상 2m까지의 부분에는 합성수지관이나 이와 동등한 절연효력과 강도를 가지는 몰드로 덮어야 하고, 이외의 빗물이 동결하지 않도록 방수캡을 설치해야 한다.

4) 지중에 매설된 수도관로와 대지간의 전기저항치가 3옴 이하를 유지할 경우 이를 각 접지공사의 접지극으로 사용 가능하지만, 전격의 위험과 화학적인 문제 등이 있고 최근에는 경질 수도관을 사요하고 있어 접지저항치가 되지 않아 문제가 있으므로 사용하지 않는 것이 좋다.

5) 접지선을 병렬로 연결할 경우 a와 같이 연결하는 경우가 있는데 이때 x지점이 이완 되면 앞에의 가 나가 무접지상태가 되므로, 이를 예방하려면 b와 같이 접지선을 각 기기근처까지 끌어서 각 분기마다 접지선을 연결하거나 각 기기마다 단독접지를 해야한다.

건설업에도 토목작업과 같이 시작하는 전기공사가 바로 접지인데요!! 영어로는 earthing, grounding이라고 불립니다!! 접지는 비계, 발전기, 주기기 등에 모두 들어가야 하는 공사이고 그 길이 또한 어마어마합니다!!  전류를 땅으로 흘려보내기 위한 접지 !! 한번 확인하고 가시면 좋겠습니다!! 이상으로 포스팅 마치겠습니다.
